電線桿在安裝的過程中，需要立起，立起的電線桿需要輔助扶直矯正，便于固定安 裝，而電線桿長期使用后，容易發生傾斜，發生傾斜的電線桿需要進行維護矯正，申請公布 號為CN106988598A，名稱為線桿矯正器的發明專利公開了一種包括主桿，根據電線桿的粗 細，通過皮帶外伸段調整皮帶的長度，使皮帶將電線桿包裹，并牢固捆綁，通過主桿拉拽皮 帶，從而對電線桿的角度調整，其主要提供一種用于與待矯正電線桿固定進而提供受力點 的裝置，但是常規電線桿的高度為6-8m，只提供一個受力點，而不借助于其他大型機器的條 件下仍然不能完成電線桿的矯正工作，或者說矯正工作仍不能脫離大型機器的輔助作用； 如何在不借助于外界大型機器輔助作用下，快速、準確及穩定的實現電線桿的小角度(10° 以內)矯正，仍然是目前急需解決的問題。
問題拆分
基座，其包括底殼及導向柱；立 桿；支撐機構，其包括偶數個第一伸縮桿；矯正機 構，其包括分別可拆卸水平固設于立桿上部和下 部的第二伸縮桿及第三伸縮桿，第二伸縮桿的一 端固設有弧形板，第三伸縮桿的自由端具有凹 槽，凹槽內側卡設圓環板，以將凹槽分隔為放置 槽和導向槽，放置槽內設置卷線器，導向桿的自 由端鉸接可開合套筒；拉拽機構，其包括T形桿、 拉拽繩、滑輪，拉拽繩一端依次穿過三個滑輪，并 繞過弧形板一側及待矯正電線桿，固接于弧形板 的另一側。本發明的電力工程建設用電線桿矯正 裝置采用類平行四邊形矯正原理，有電線 桿矯正的準確性和穩定性。
問題解決

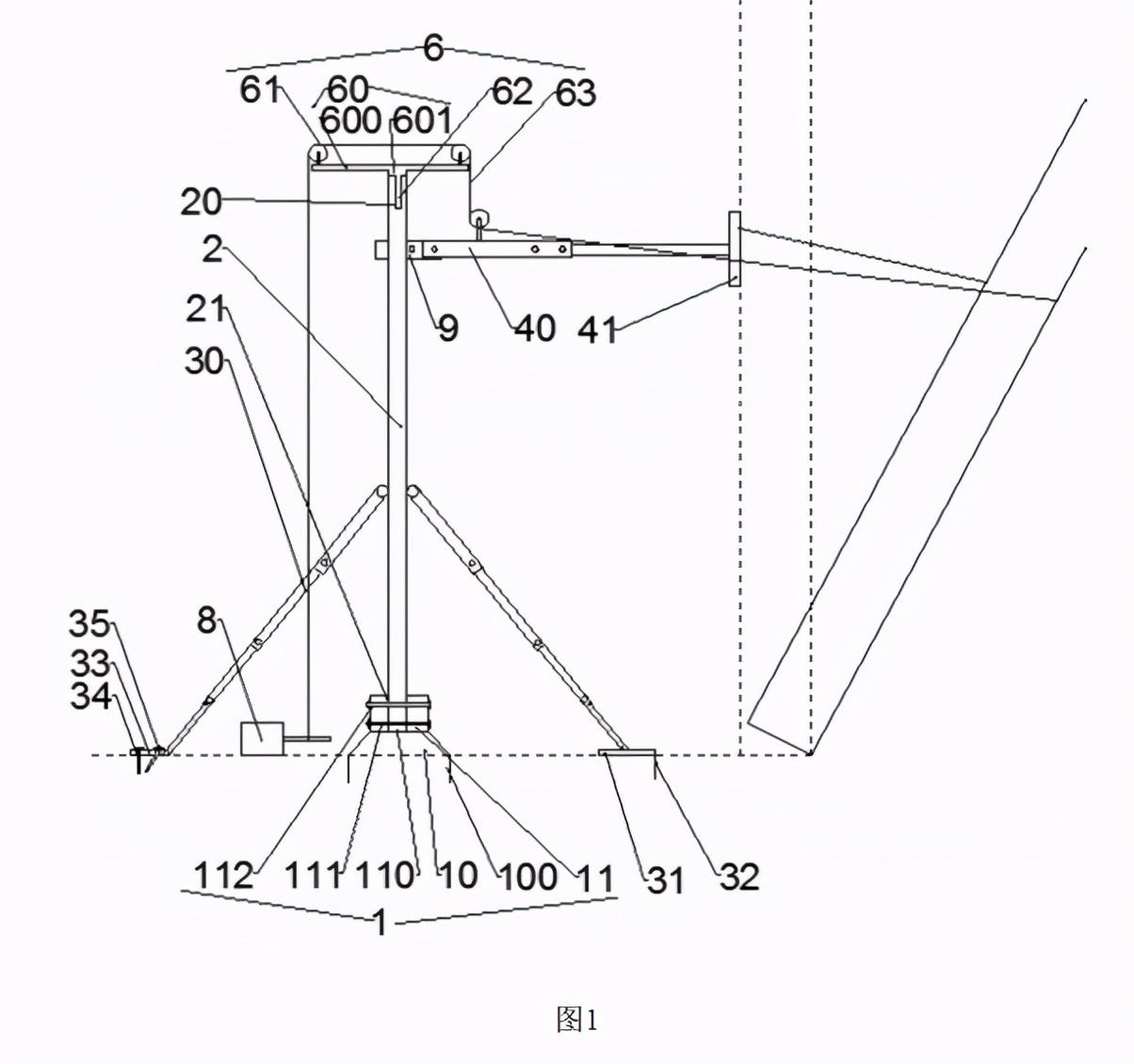

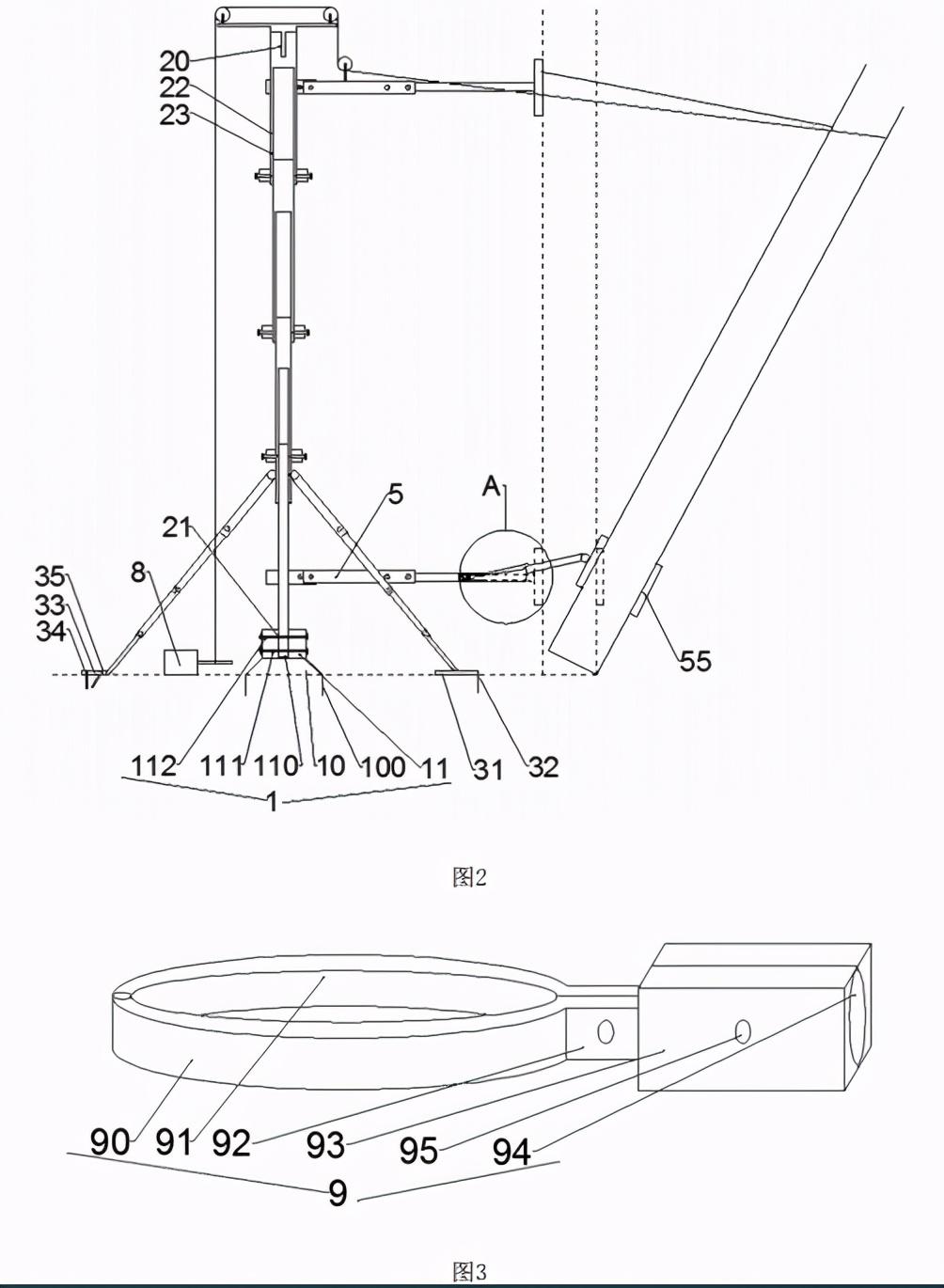

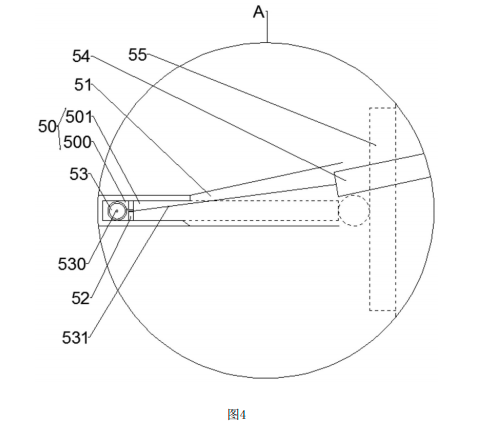

1 .電力工程建設用電線桿矯正裝置，其特征在于，包括： 基座，其包括由下至上一體成型同軸設置的圓臺形底殼及導向柱，所述底殼底端呈開 口狀，所述導向柱頂端豎直同軸向下凹陷具有容置槽，上下間隔水平貫穿所述導向柱設有 第一穿孔和第二穿孔，所述第一穿孔和第二穿孔均經過所述容置槽； 立桿，其下部周向直徑略小于所述容置槽周向直徑，以使所述立桿豎直插設于所述容 置槽內，所述立桿頂端向下凹陷具有第一螺紋孔，其中，所述立桿位于所述容置槽內的部分 具有與第一穿孔和第二穿孔分別同軸設置的第三穿孔，上方的螺栓穿過第一穿孔及與其同 軸的第三穿孔固定，下方的螺栓穿過第二通孔及與其同軸的第三穿孔，以將立桿豎直固定 于基座上； 支撐機構，其包括等間隔周向鉸接于所述立桿周向的偶數個第一伸縮桿，位于所述立 桿靠近待矯正電線桿一側的其中一半數量的第一伸縮桿底端鉸接有支撐板，剩余一半第一 伸縮桿底端鉸接有固定板，所述固定板上沿遠離第一伸縮桿的方向間隔設有兩個通孔，穿 過每個通孔設有T形定位樁，以將固定板固定于地面； 矯正機構，其包括分別可拆卸水平固設于所述立桿上部和下部的第二伸縮桿及第三伸 縮桿，所述第二伸縮桿遠離所述立桿的一端豎直固設有弧形板，所述第三伸縮桿的自由端 水平向內凹陷具有凹槽，水平向外延伸具有喇叭槽，所述喇叭槽底側面與水平面平行，所述 凹槽內側壁周向卡設圓環板，以將所述凹槽分隔為沿遠離立桿設置的放置槽和導向槽，所 述放置槽內設置卷線器，所述卷線器包括平行于所述放置槽底面固設有的固定桿、一端固 定于所述固定桿上的固定尺簧、周向包裹收納所述尺簧的卷線殼、一端固定于所述卷線殼 外周并纏繞于所述卷線殼周向的收縮繩，所述收縮繩的另一端穿過所述圓環板中心固接一 導向桿，所述導向桿的自由端鉸接可開合套筒，其中，所述尺簧的另一端固接于所述卷線殼 的內側壁； 拉拽機構，其包括具有彼此垂直設置的橫桿和豎桿的T形桿及拉拽繩，所述豎桿底端豎 直向下與其同軸固接有與所述第一螺紋孔相匹配的螺柱，所述螺柱螺設于第一螺紋孔，以 使所述橫桿與所述第二伸縮桿平行，所述橫桿頂面兩端、所述第二伸縮桿頂面上均固設有 滑輪，所述拉拽繩的一端依次穿過橫桿頂面遠離待矯正電線桿一端的滑輪、靠近待矯正電 線桿一端的滑輪及第二伸縮桿頂面上的滑輪，并繞過弧形板一側及待矯正電線桿，固接于 所述弧形板的另一側。
2 .如權利要求1所述的電力工程建設用電線桿矯正裝置，其特征在于，所述底殼底端縱 向截面呈朝下的三角狀，所述底殼底端周向間隔豎直向下固設多個第一插桿； 其中一半的第一伸縮桿鉸接于所述支撐板的頂面中心處，所述支撐板底面遠離所述立 桿的一側豎直向下固接第二插桿； 其中，所述第一插桿、所述第二插桿的下端均呈倒置圓錐狀。
3 .如權利要求1所述的電力工程建設用電線桿矯正裝置，其特征在于，所述第一穿孔和 所述第二穿孔均與所述導向柱中軸線相交。
4 .如權利要求1所述的電力工程建設用電線桿矯正裝置，其特征在于，所述立桿包括同 軸螺接的多個螺桿，多個螺桿從上至下外周直徑依次變小，除卻下端的一個螺桿其余每 個螺桿的底端豎直向上凹陷具有第二螺紋孔，除卻上端的一個螺桿其余每個螺桿外周上 部具有與該螺桿上部相鄰的第二螺紋孔相匹配的外螺紋，以使多個螺桿同軸螺接，每個螺 桿的長度長于與其螺接的第二螺紋孔的深度，除卻下端的一個螺桿其余每個螺桿的下部 固設有定位組件，所述定位組件包括相對水平固設于螺桿下部兩個把手，水平貫穿每個把 手具有與該螺桿第二螺紋孔連通的第三螺紋孔，所述第三螺紋孔上螺設定位螺栓，所述定 位螺栓的端部呈圓錐狀，其中，所述第一螺紋孔設于上端螺桿頂端，所述第一伸縮桿與位 于下端具有第二螺紋孔的螺桿的下部鉸接，且位于每個定位組件下方，所述第二伸縮桿 設于上端螺桿的上部，所述第三伸縮桿設于所述下端螺桿上。
5 .如權利要求4所述的電力工程建設用電線桿矯正裝置，其特征在于，所述第一伸縮 桿、所述第二伸縮桿、所述第三伸縮桿均包括依次同軸可滑動套設的多個套桿，相鄰兩個套 桿通過抵緊螺栓抵緊固定； 其中，所述第二伸縮桿及所述第三伸縮桿位于外層的套桿的一端靠近立桿設置。
6 .如權利要求5所述的電力工程建設用電線桿矯正裝置，其特征在于，當固定板水平設 置時，靠近與該固定板鉸接的第一伸縮桿的一個通孔沿遠離該第一伸縮桿的方向傾斜設 置。
7 .如權利要求1所述的電力工程建設用電線桿矯正裝置，其特征在于，還包括：電機，所 述拉拽繩的另一端固接于所述電機的輸出軸上。
8 .如權利要求4所述的電力工程建設用電線桿矯正裝置，其特征在于，所述第二伸縮桿 及所述第三伸縮桿通過卡箍組件可拆卸設于對應螺桿外周，所述卡箍組件包括：套設在螺 桿周向且彼此一個端部鉸接的左半卡箍和右半卡箍，所述左半卡箍和所述右半卡箍的另一 端均固接有固定耳帽，兩個固定耳帽通過螺栓固定連接，兩個固定耳帽的自由端均固接有 固定柱，兩個固定柱相對的一側均具有半圓弧形槽體，當兩個固定耳帽固定對接時，兩個固 定柱的槽體對接形成筒狀容納槽，且貫穿每個固定柱穿過容納槽同軸設有柱狀孔； 其中，設于上端螺桿上的卡箍組件的容納槽用于容納所述第二伸縮桿的一端，且貫 穿第二伸縮桿的一端具有與該柱狀孔同軸設置的第一圓孔； 設于下端螺桿上的卡箍組件的容納槽用于容納所述第三伸縮桿的一端，且貫穿第三 伸縮桿的一端具有與該柱狀孔同軸設置的第二圓孔。
